Комплектные распределительные устройства (КРУ) и камеры сборные одностороннего обслуживания (КСО)

Комплектные распределительные устройства и камеры сборные одностороннего обслуживания на напряжение 6, 10 и 35 кВ, номинальные токи от 400 до 3150 А, токи отключения 20 и 31,5 кА изготавливаются с электромагнитными, вакуумными и элегазовыми выключателями.

Релейная защита и управление выполняются на электромеханических реле или на базе микропроцессорных устройств: SEPAM 1000+, БМРЗ, Micom, МРЗС-05 и др. Цепи учета электрической энергии могут выполняться на электронных или многофункциональных микропроцессорных счетчиках электрической энергии.

Шкафы КРУ и камеры КСО поставляются транспортными блоками до 3-х шкафов (камер) в блоке со смонтированными в пределах блока соединениями главных и вспомогательных цепей.

КСО    КМ-1ФМ    КМ-1Ф

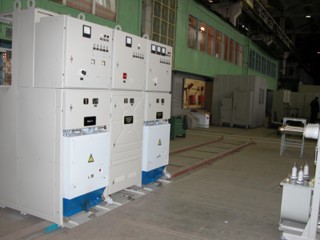

Комплектные распределительные устройства серии КМ-1Ф и КМ-1ФМ

Комплектные распределительные устройства серии КМ-1Ф и КМ-1ФМ

Шкафы серии КМ-1Ф и КМ-1ФМ предназначены для приема и распределения электрической энергии в электрических установках трехфазного переменного тока частотой 50-60 Гц, класса напряжения 6 и 10 кВ в сетях с изолированной или заземленной через дугогасительный реактор нейтралью.

Отличительной особенностью шкафов серии КРУ КМ-1ФМ является возможность перемещения выдвижных элементов из рабочего положения в контрольное и обратно при закрытой двери шкафа, что повышает уровень электробезопасности шкафа.

С возможной установкой

  • Выдвижного элемента типа ВЭ/ТЕL с вакуумным выключателем типа ВВ/ТЕL производства «Таврида электрик» предназначен для установки (как резервный элемент или для замены находящихся в эксплуатации выключателей типа ВК-10, ВКЭ-М-10 и ВВ-10) в КРУ серии КМ-1Ф
  • Выдвижного элемента типа ВЭ/LF с элегазовым выключателем типа LF1 или LF2 производства «Шнейдер электрик» (Франция), предназначен для установки (как резервный элемент) в КРУ серии КМ-1Ф
  • Выдвижного элемента типа ВЭ/LF с элегазовым выключателем типа LF3 производства «Шнейдер электрик» (Франция), предназначен для установки (как резервный элемент) в КРУ серии КМ-1Ф. Климатическое исполнение У, категория размещения 3
  • Блокировки электромагнитной ЭМБ в шкафах КРУ серии КМ-1Ф и КМ-1ФМ, предназначенной для блокирования разъединителей с выключателями, приводов разъединителей и заземлителей, дверей шкафов и отсеков распредустройств, состоит из блок-замка ЭМБЗ и ключа электро-магнитного ЭМК. Климатическое исполнение У и Т, категория размещения 3.

Камеры сборные одностороннего обслуживания серии КСО-293

Камеры сборные одностороннего обслуживания серии КСО-293

Камеры КСО-293 предназначенные для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Камеры рассчитаны на эксплуатацию в условиях умеренного климата и устанавливаются в помещениях с нижней температурой окружающего воздуха 10 С для камер КСО без установки обогрева счетчиков и минус 25 °С для камер с установкой обогрева счетчиков. Верхнее значение окружающего воздуха 40 °С.

Камеры представляют собой каркасную металлоконструкцию из гнутых профилей. Внутри камеры размещается аппаратура главных цепей. Аппаратура вспомогательных цепей размещается в релейном шкафу.

Камеры комплектуются вакуумными выключателями. Ошиновка камер выполняется алюминиевыми шинами. На боковых фасадных стойках расположены приводы управления разъединителями и заземляющими ножами.

Доступ в камеру осуществляется через фасадные двери.

Надежность и безопасность в эксплуатации камер обеспечивается за счет применения новых более надежных комплектующих изделий.

Для предотвращения ошибочных операций при обслуживании и ремонте камер имеются механические блокировки.

Преимущества:

  • безопасность при эксплуатации за счет применения качественной комплектующей аппаратуры отечественного, а также импортного производства. Применение электрических и механических блокировок;
  • малое потребление электроэнергии по цепям включения и отключения;
  • возможность выведения цепей управления и сигнализации на диспетчерский пульт;
  • возможность управления как по цепям оперативного переменного (--220 В), так и оперативного переменного (~ 220 В) токов, а также от независимого источника питания.

Варианты исполнения камер:

  • ввод;
  • кабельная линия;
  • секционный выключатель;
  • секционный разъединитель;
  • шинные мосты;
  • с трансформатором напряжения;
  • с трансформатором собственных нужд;
  • с конденсаторами и разрядниками.

Камеры сборные одностороннего обслуживания серии КСО-285

Камеры сборные одностороннего обслуживания серии КСО-285

Камеры КСО-285 предназначенные для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц, напряжение 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Климатическое исполнение камер УХЛ категория 4 по ГОСТ 15150.

Камеры представляют собой каркасную металлоконструкцию из гнутых профилей. Внутри камеры размещается аппаратура главных цепей. Аппаратура вспомогательных цепей размещается на верхней двери камеры.

Камеры комплектуются вакуумными выключателями. Ошиновка камер выполняется алюминиевыми шинами. На боковых фасадных стойках расположены приводы управления разъединителями и заземляющими ножами.

Доступ в камеру осуществляется через фасадные двери.

Надежность и безопасность в эксплуатации камер осуществляется за счет применения новых более надежных комплектующих изделий. Для предотвращения ошибочных операций при обслуживании и ремонте камер имеются механические блокировки.

Преимущества:

  • безопасность при эксплуатации за счет применения качественной комплектующей аппаратуры отечественного, а также импортного производства. Применения электрических и механических блокировок;
  • малое потребление электроэнергии по цепям включения и отключения;
  • возможность выведения цепей управления и сигнализации на диспетчерский пульт;
  • возможность управления как по цепям оперативного постоянного (--220 В), так и оперативного переменного (~ 220 В) токов, а также от независимого источника питания.

Варианты исполнения камер:

  • ввод;
  • кабельная линия;
  • секционный выключатель;
  • секционный разъединитель;
  • шинные мосты;
  • с трансформатором напряжения;
  • с трансформатором собственных нужд;
  • с конденсаторами и разрядниками

Комплектные распределительные устройства серии КРУ 2-10 Э/Э-20

Комплектные распределительные устройства серии КРУ 2-10 Э/Э-20

Шкафы серии КРУ 2-10 Э/Э-20 предназначенные для приема и распределения электрической энергии переменного трехфазного тока частотой 50 и 60 Гц в электроустановках с частыми коммутационными операциями в сетях с изолированной или заземленной через дугогасящую катушку нейтралью (системы с малыми токами замыкания на землю).

Шкафы изготавливаются для поставок внутри страны и на экспорт в районы с умеренным климатом.

Климатическое исполнение У категория размещения 3 по ГОСТ 15150, при этом диапазон рабочих температур окружающего воздуха:

  • от минус 5 °С до 40 °С для шкафов без установки подогревателей в релейном шкафу;
  • от минус 25 °С до 40 °С для шкафов с установкой подогревателей в релейном шкафу.

Шкафы комплектуются вакуумными или электромагнитными выключателями.

Управление шкафами может быть как местное, так и дистанционное.

Обслуживание шкафов – двухстороннее.

Для предотвращения ошибочных операций при обслуживании шкафов имеются механические и электромагнитные блокировки.

Комплектные распределительные устройства серии КРУ 2-10-20

Комплектные распределительные устройства серии КРУ 2-10-20

Шкафы серии КРУ 2-10-20 предназначены для работы в установках переменного трехфазного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для систем с изолированной или заземленной через дугогасящий реактор нейтралью.

Шкафы серии КРУ2-10-20 изготавливаются для поставок внутри страны и на экспорт.

Климатическое исполнение У, Т категория размещения 3 по ГОСТ 15150, при этом диапазон рабочих температур окружающего воздуха для умеренного климата:

С для шкафов без установки подогревателей;

  • от минус 25 °С до 40 °С для шкафов с установкой подогревателей в релейном шкафу;

для КРУ в тропическом исполнении

  • от минус 10 °С до 45 °С с установкой подогревателей в релейном шкафу;
  • от 1 °С до 45 °С без установки подогревателей.

Шкафы комплектуются вакуумными, элегазовыми выключателями.

Управление шкафами может быть как местное, так и дистанционное.

Обслуживание шкафов – двустороннее.

Для предотвращения ошибочных операций при обслуживании шкафов имеются механические и электромеханические блокировки.

Шкафы комплектных распределительных устройств типа КРУВ-10

Шкафы комплектных распределительных устройств типа КРУВ-10

Шкафы КРУВ-10 предназначены для работы на мощных экскаваторах, роторных комплексах, нефтебуровых установках с размещением в специальных "домиках-боксах" передвижных комплектных трансформаторных подстанций (ПКТ П) и предприятиях Минводхоза, в том числе блочных трансформаторных подстанциях (КТП Б) в сетях трехфазного переменного тока напряжением 6 и 10 кВ частоты 50 и 60 Гц для систем с изолированной нейтралью.

Виды климатического исполнения У2.1 и УХЛ2.1.

Диапазон значений температуры окружающего воздуха для исполнения У2.1 от минус 40 °С до 40 °С и от минус 5 °С до 40 °С для типоисполнений шкафов со счетчиками, для исполнений УХЛ2.1 от минус 60 °С до 40 °С.

Шкафы комплектуются вакуумными выключателями или вакуумными контакторами. Токоведущие части главных цепей шкафов выполняются шинами из меди. Обслуживание шкафов одностороннее с фасадной стороны.

Конструкция обеспечивает нормальную работу при вибрационных нагрузках с ускорением до 0,5 q в диапазоне частот от 1 до 35 Гц, при одиночных ударах с ускорением до 3 q и длительностью 2-20 мс, при крене и дифференте до 15°.

Управление шкафами может быть как местное, так и дистанционное.

Для предотвращения ошибочных операций при обслуживании и ремонте шкафов имеются все необходимые механические и электротехнические блокировки.

Комплектные распределительные устройства КРУ РТП-10

Комплектные распределительные устройства КРУ РТП-10

Комплектные распределительные устройства КРУ РТП–10 предназначены для резинотехнической промышленности в сетях трехфазного переменного тока напряжением 6 и 10 кВ частоты 50 и 60 Гц в сетях с изолированной или подключенной через дугогасящий реактор нейтралью.

КРУ РТП–10 могут применяться в других отраслях промышленности для управления электроприводами соответствующих мощностей.

Виды климатического исполнения УХЛ 4 и О 4. ГОСТ 15150, при этом верхнее (рабочее) значение температуры окружающего воздуха 35 °С.

Управление шкафами - дистанционное. Обслуживание шкафов – двухстороннее.

Варианты конструктивного исполнения КРУ по назначению:

  • КРУ-А - для управления асинхронным электроприводом;
  • КРУ-В2 – для управления синхронным электроприводом двухагрегатных вальцев;
  • КРУ-В3 – для управления синхронным электроприводом трехагрегатных вальцев;
  • КРУ-Г - для управления синхронным электроприводом грануляторов;
  • КРУ-Д - для управления синхронным электроприводом девулканизаторов;
  • КРУ-Р - для управления синхронным электроприводом резиносмесителей.

Для предотвращения ошибочных операций при обслуживании и ремонте КРУ РТП имеются все необходимые механические и электромеханические блокировки.

Шкафы комбинированные типа КРУЭ-10В-630-20

Шкафы комбинированные типа КРУЭ-10В-630-20

Шкафы комбинированные типа КРУЭ-10В-630-20 комплектного распределительного устройства для экскаваторов, предназначенные для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц, на номинальное напряжение до 10 кВ и на номинальный ток до 630 А в сетях с малыми токами замыкания на землю.

Шкафы могут применяться для энергоснабжения потребителей в других отраслях промышленности.

Виды климатического исполнения - У2.1; ХЛ2.1; Т2.1 по ГОСТ 15150.

Шкафы комплектуются вакуумными выключателями.

Токоведущие части шкафов выполняются шинами из меди.

Конструкция шкафов обеспечивает условия нормального функционирования приборов измерения, управления, не допускает срабатывания защит, приводящих к отключению выключателя и срабатыванию сигнализации при возможных сотрясениях элементов шкафов от работы экскаватора.

Шкафы обеспечивают нормальную работу при крене и дифференте до 15°.

Обслуживание шкафов с фасада и боковых сторон.

Управление шкафами может быть как местное, так и дистанционное.

Для предотвращения ошибочных операций при обслуживании и ремонте шкафов имеются все необходимые механические и электрические блокировки.

Комплектные распределительные устройства серии КРУ ПЭ

Комплектные распределительные устройства серии КРУ ПЭ

Шкафы серии КРУ ПЭ для передвижных электростанций, предназначенные для передачи электрической энергии, вырабатываемой генератором, в электрическую сеть трехфазного переменного тока частотой 50 и 60 Гц с изолированной нейтралью.

Шкафы устанавливаются в транспортных блоках передвижных электростанций мощностью до 6 мВт напряжением до 10 кВ.

Шкафы КРУ ПЭ рассчитаны на эксплуатацию в условиях умеренного климата с нижней температурой окружающего воздуха 10 °С, верхнее значение 40 °С, для тропического исполнения с нижней температурой 1 °С, верхнее значение 45 °С.

Шкафы комплектуются вакуумными выключателями. Обслуживание шкафов – одностороннее с фасадной стороны. Управление шкафами может быть как местное, так и дистанционное.

Шкафы обеспечивают нормальную работу и нормированные параметры при крене и дифференте до 3°.

Для предотвращения ошибочных операций при обслуживании шкафов имеются механические и электрические блокировки.

Схемы вспомогательных электрических цепей выполняются на постоянном (от источника постоянного тока и выпрямительных устройств) и переменном оперативном токе, разработанным для электростанции мощностью до 6 мВА, напряжением до 10 кВ на базе электромеханических реле или микропроцессорных устройств.

Шкафы распределительные КРУ ПЭ-6В-400-20 (Шкафы КРУ)

Шкафы распределительные КРУ ПЭ-6В-400-20 (Шкафы КРУ)

Шкафы КРУ ПЭ-6В-400-20 комплектного распределительного устройства, предназначенные для приема от генератора передвижных электростанций и распределения в сеть электрической энергии трехфазного переменного тока частоты 50 Гц на напряжение 6 кВ.

Шкафы изготавливаются для поставок внутри страны.

Климатическое исполнение У, размещение 3 по ГОСТ 15150, при этом:

  • нижнее рабочее значение температуры окружающего воздуха минус 25 °С;
  • верхнее рабочее значение температуры окружающего воздуха 40 °С.

Шкафы комплектуются вакуумными выключателями.

Управление шкафами может быть как местное, так и дистанционное.

Обслуживание шкафов - одностороннее с фасадной стороны.

Для предотвращения ошибочных операций при обслуживании шкафов имеются механические и электромагнитные блокировки.

Схемы вспомогательных цепей разработаны специально для передвижных электростанций.

Тип изделия Номинальное напряжение, кВ Номинальный ток главных цепей, А Номинальный ток сборных шин, А Номинальный ток отключения, кА Номинальный ток термической стойкости, кА Заказ продукции Кол-во, шт
При частоте 50 Гц
КМ-1Ф-(6)10-20 У3 (Т3) 6,0; 6,3; 6,6; 6,9; 10,0; 11,0 630; 1000; 1250; 1600; 2000; 2500; 3150 630; 1000; 1250; 1600; 2000; 2500; 3150 16; 20 20
КМ-1Ф-(6)10-31,5 У3 (Т3) 6,0; 6,3; 6,6; 6,9; 10,0; 11,0 630; 1000; 1250; 1600; 2000; 2500; 3150 630; 1000; 1250; 1600; 2000; 2500; 3150 25; 31,5 31,5
КМ-1ФМ-(6)10-20 У3 (Т3) 6,0; 6,3; 6,6; 6,9; 10,0; 11,0 630; 1000; 1250; 1600; 2000; 2500; 3150 630; 1000; 1250; 1600; 2000; 2500; 3150 16; 20 20
КМ-1ФМ-(6)10-31,5 У3 (Т3) 6,0; 6,3; 6,6; 6,9; 10,0; 11,0 630; 1000; 1250; 1600; 2000; 2500; 3150 630; 1000; 1250; 1600; 2000; 2500; 3150 25; 31,5 31,5
КРУ 2-10Э/Э-20 У3 6,0; 6,3; 6,6; 10 400; 630; 1000 630; 1000; 1600; 3150 20 20
КРУ 2-10-20 У3 (Т3) 6,0; 6,3; 6,6; 6,9; 10; 11 400; 630; 1000; 1600; 2000; 2500; 3150 630; 1000; 1600; 2000; 2500; 3150 20 -
КРУ РТП-10 6,0; 6,3; 6,6; 10,0; 11,0 100 - - -
КРУ ПЭ-6В-400-20 У3* 6,0 400 - 20 20
КРУЭ-10В-630-20 6,0; 6,3; 6,6; 10,0; 11,0 400, 630 - 20 20
КРУВ-10 6,0; 6,3; 6,6; 10,0 400; 630; 800 1000 20 20
КРУ ПЭ 6,0; 6,3; 6,6; 6,9; 10,0; 11,0 630 20 20 -
КСО-285 УХЛ4 6,0; 10,0 400; 630; 1000 - 20 20
КСО-293 У3 6,0; 10,0 400; 630; 1000 - 20 20

Завод производит модернизацию (реконструкцию) шкафов КРУ на подстанциях заказчика:

  • замену выкатных элементов с масляными и другими, выработавшими свой ресурс выключателями, на выкатные элементы с вакуумными и элегазовыми выключателями с установкой всех необходимых блокировок;
  • по желанию заказчика замену старых релейных шкафов на новые, в которых реализованы современные требования защит и автоматики.
